扭力弹簧的主要参数有哪些?

发布日期:2022-05-13 作者: 点击:

扭力弹簧属于螺旋弹簧。扭力弹簧可以存储和释放角能量或者通过绕簧体中轴旋转力臂以静态固定某一装置。扭力弹簧的端部被固定到其他组件,当其他组件绕着弹簧中心旋转时,该弹簧将它们拉回初始位置,产生扭矩或旋转力。那么它的参数有哪些呢?下面广东弹簧厂家富岗弹簧厂小编和我们一起来了解一下:

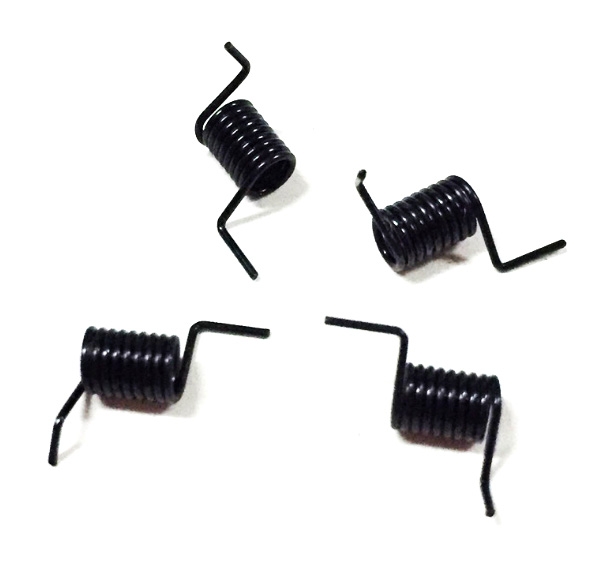

扭力弹簧


De (外径) : 等于内径加上两倍的线径。扭簧在工作过程中,外径将变小,公差(±2%±0.1)mm。


L0 (自然长度):注意:在工作过程中自然长度会减小,公差±2%。


Ls (支承长度): 这是从弹簧圈身中轴到弹簧支承的长度,公差±2%。


An (扭转角度):扭力弹簧的扭转角度,公差±15度。


d (弹簧线径) :该参数描述了弹簧线的直径。


Dd (心轴直径):该参数描述的是工业应用中弹簧轴的直径,公差±2%。


Di (内径): 弹簧的内径等于外径减去两倍的线径。扭簧在工作过程中,内径可以减小到心轴直径,


A1 & F1 & M1 :(扭转角度,负荷和扭矩) : 以下公式可算出扭转角度A1 = M1/R. 知道负荷,可用公式M = F*Ls计算扭矩。


Fn (上限负荷):允许作用在扭力弹簧支承上的力,公差±15%。


Mn (上限扭矩): 上限允许扭矩(牛顿*毫米),公差±15%。


R (弹簧刚度): 这个参数确定弹簧工作时的阻力。单位 牛顿 * 毫米/度,公差±15%。


支承位置 :扭力弹簧的支承有四个位置:0°, 90°,180°和 270°(请看上图)。


螺旋方向 : 右旋弹簧反时针方向旋,左旋弹簧顺时针方向旋。我们的所有弹簧两种旋向都可生产。


弹簧件号 : 每种弹簧都有独有编号 : 类别 . (De * 10) . (d * 100) . (N * 100) . 对于右旋的弹簧,相关记号为D。对于左旋的弹簧,相关记号为 G。N 记号表示圈数。例如:D.028.020.0350 件号表示右旋扭簧,外径2.8 mm, 不锈钢线径0.9 mm,共有3.5圈。
